| 品牌 | SAMSUNG | 类型 | 液晶电视电源板 |
| 型号 | IP-301135A | 调制方式 | 脉冲调频调宽式 |
| 输入电压 | 110-220（V） | 输出功率 | 200（W） |
| 输出电压 | 12,24（V） | 工作效率 | 97（%） |
| 输出纹波噪音 | 220 | 电压调整率 | 95（%） |
| 负载调整率 | 93（%） | 产品认证 | UL |

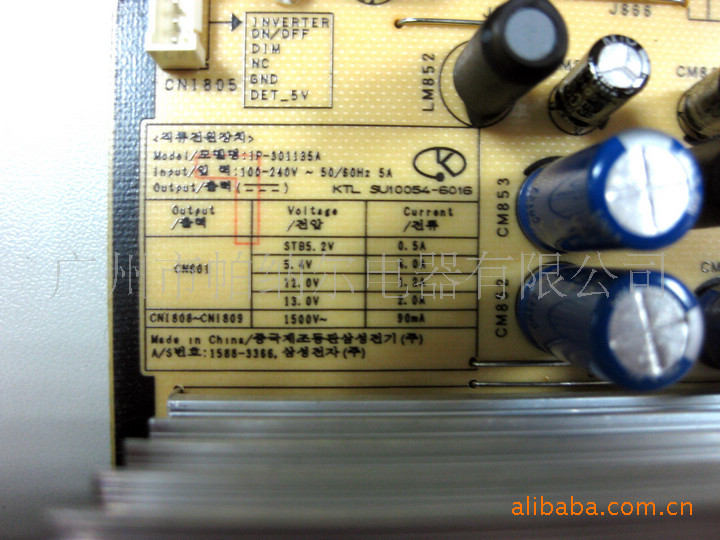

Adapter electrical characteristics:
|
Model:IP-301135A Input:110-240V 50-60Hz |
||
| Output | Voltage | Current |
| STB5.2V | 0.5A | |
| 5.4V | 4.0A | |
| 12.0V | 1.2A | |
| 13.0V | 2.0A | |
| CN1808-CN1809 | 1500V～ | 90mA |

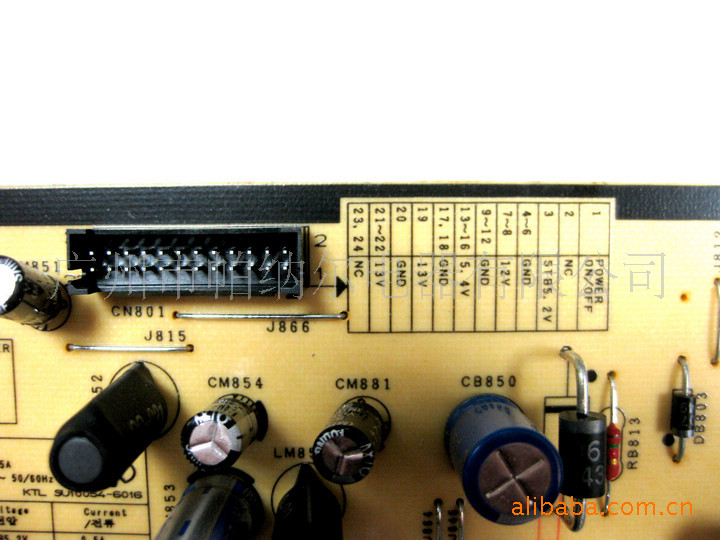

Pin connection:CN801
| 1 | POWER ON/OFF |
| 2 | NC |
| 3 | STB5.2V |
| 4-6 | GND |
| 7-8 | 12V |
| 9-12 | GND |
| 13-16 | 5.4V |
| 17-18 | GND |
| 19 | 13V |
| 20 | GND |
| 21-22 | 13V |
| 23-24 | NC |
Pin connection:CNI805
| 1 | INVERTER |
| 2 | ON/OFF |
| 3 | DIM |
| 4 | NC |
| 5 | GND |
| 6 | DET_5V |
Pin connection:CNI806
| 1 | Vcc_12V |
| 2 | FB |
| 3 | GND |
| 4 | LD |
| 5 | LD |
| 6 | LD |
| 7 | LD |
